UPS Off-line

El sistema offline tiene una entrada de corriente alterna la cual pasa por dos caminos una hacía el cargador de las baterías y la otra hacia el interruptor de transferencia

Si a la entrada la red eléctrica es estable el flujo de corriente eléctrica va directamente desde la entrada del Ups para alimentar las cargas.

En caso de que existan grandes variaciones de Voltaje o haya algún corte de energía el interruptor de transferencia cambiará de posición y las cargas serán alimentadas por la energía de las baterías a través del inversor de corrientes.

En este sistema hay un pequeño micro corte de 5 a 10 milisegundos típicamente que es el tiempo que demora el interruptor de transferencia en cambiar de estados.

Potencias en la que se encuentran

• 1500 VA
• 2000 VA
• 2500 VA

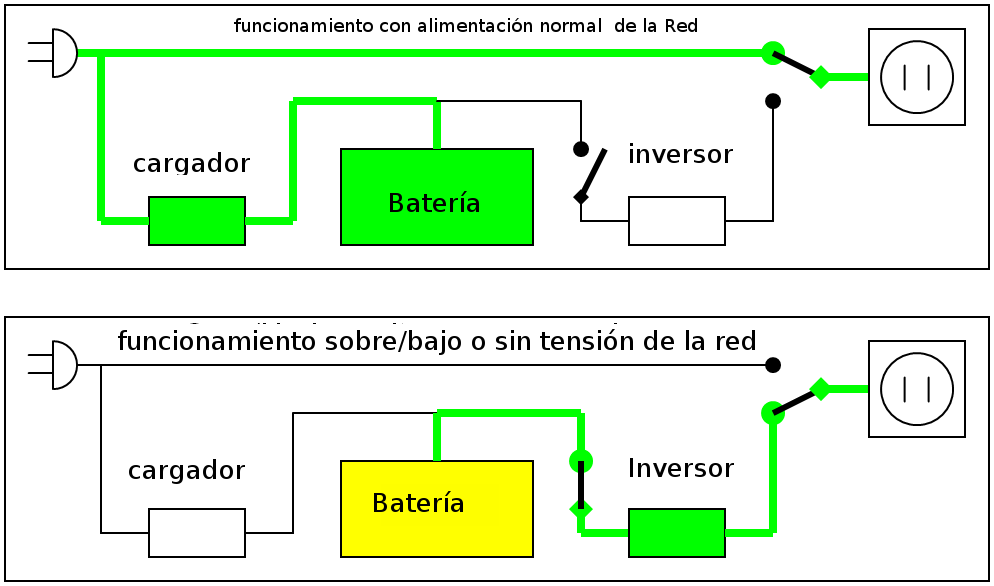

A continuación un diagrama de el funcionamiento especifico del equipo
